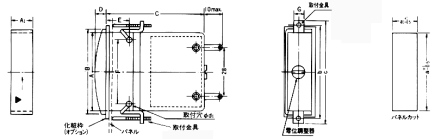

[　TEシリーズ外形寸法図　]　（単位：ｍｍ） 図面をクリックすると拡大します。 　●TE□-42D・45D・65D （単位：ｍｍ） 形名 A A1 B C D E a a1 b c d e φd1 TE□-42D 42.6 13 36 57.5 6.6 18 43.6 14 50 57 6.5 10 2.4 TE□-45D 45 12.7 36 62 3.4 16 46 13.7 51 60 6.4 7.5 3.3 TE□-65D 65 16 54 78 4.5 28 66 17 76 82 8 18 3.3 　●TE□-42E・45E・65E （単位：ｍｍ） 形名 A A1 B C D E F G a a1 b c φd1 取付パネル厚さ 化粧枠 使用 化粧枠 使用しない TE□-42E 42.6 13 46 48.5 9 9 36 7 43.6 14 52 58 2.4 3.5以下 4.5以下 TE□-45E 45 12.7 49 56 6 13 37 6 46 13.7 54 60 3.3 8以下 9以下 TE□-65E 65 16 69 71 7 16 57 6 66 17 74 80 3.3 10以下 11以下 （単位：ｍｍ） 形名 A B C D E TE□-42E 48.7 42.7 13.2 18.2 4 TE□-45E 51.2 45.2 12.9 17.9 4.5 TE□-65E 71.2 65.2 16.2 21.2 5.5
